KSD301系列 突跳式温控器（手动复位）




订购热线：181-2399-9999


















产品参数





常规标识方式 / Conventional marking



1.字母表示🙅🏽，代表温控器的触点状态；自动复位：B：常闭K🧑‍🚒：常开；手动复位M：常闭L：常开

2.用数字表示👨‍💼，代表温控器的动作温度🫶🏻；用三位数表示🧑🏻‍🎤🧈：如：005、185；

3.用字母表示，代表温控器壳体使用材料🥙；P:表示电木壳体C：表示啕瓷壳体S💂🏻：表示PPS壳体

4.用字母表示：代表温控器端子使用材料；M：表示6.3端子N：表示4.8端子

图A为两种认证标志的打字样式图B为三种认证标志的打字样式

客户要求标识方式/ Customer request marking



1——表示认证标志    Cetification code

2——表示产品型号    Product model

3——表示电压💼、电流  Voltage and Current

4——表示动作温度    Operating temperature

用途 / Applications


用于空调、饮水机、电热水瓶、热水器👩🏽‍🎓🛰、沐浴器、消毒柜、咖啡壶、电蒸锅等电器的控温（开关）之用🟥，同时 也适用于其它家用电器、电子仪器、电子控制柜等过热保护（限温）。

工作原理及特点 / Performances and features

利用双金属片作为感温元件，当温度升至动作温度时，双金属片突跳😈，传动触头迅速动作；当温度降 至某值时，触点不复位，如需重新接通需采用作用力将复位柄按下🏘，温控器触点恢复至原来状态，达 到通断电路及人为重新起动开关的目的。具有性能稳定、控温精度高、动作干脆且体积小，量轻、可 靠性高😌、寿命长🚶🏻‍♀️、对无线电干扰小等特点。

注意事项/ Attention


l此手动复位型温控器在升温突跳后待温度下降20°C后方可按复位柄，且用力4-6牛顿为宜🙎🏻‍♂️，不可过大。


l为确保温控器能正常工作👩‍🔬，预留复位柄端面到封盖感温面垂直距离不小于20.4mm。



技术参数 / Technical parameters

l电气参数🤜🏽：10A/250V （阻性负载）；

l 动作温度范围👨‍🦽：45~150°C（任选），手动复位🈺：断开温度精度：士（2.5~5%）°C

l 接线方式😦：

     插端子250# （弯0~90。可选）；

     插端子187# （弯0~90👩‍👩‍👧‍👦。可选，厚度0.5、0.8mm可选）；

l使用寿命：10A/250V6000周期；

l电气强度：AC1500V历时1 min。无闪姝，无击穿；

l接触电阻：w50mQ;

l绝缘电阻：>100MQ ；

l形式🪃：常闭型：温度上升👮🏻‍♀️，触点断开，手动复位；

l外壳防护等级：IP00；

l 接地方式🫲🏿：通过温控器金属外壳与器件接地金属零件相连；

l安装方式：与KSD301自动复位系列产品相同🚞。

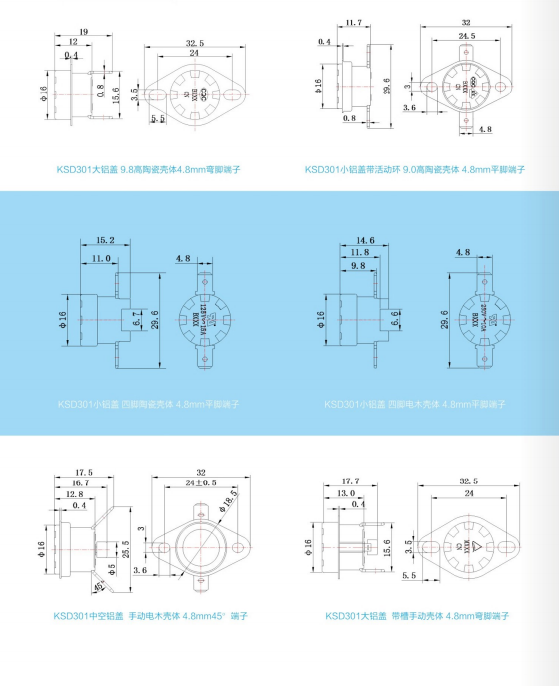

外型尺寸/ Dimensions
